Einführung des Profilschneidens

Das Formschneiden ist einer der Grundprozesse in der metallverarbeitenden Industrie. Vor einigen Jahrzehnten erforderte der Schneidvorgang einige einfache Werkzeuge, da die Designs relativ einfach waren. Heutzutage gibt es jedoch neue Fortschritte in der Plattenverarbeitungstechnologie, die Designs sind komplizierter geworden und erfordern ausgefeiltere Industriemaschinen, um anspruchsvolle Schnitte zu liefern. Einige der Plattenbearbeitungssysteme, die Sie in modernen Fertigungsunternehmen wahrscheinlich finden, sind Profilschneidemaschinen. Hierbei handelt es sich um hochmoderne Geräte, die dabei helfen, spezielle Teile aus Metallplatten zu schneiden. Lesen Sie weiter, um zu verstehen, was Profilschneidsysteme sind, wofür sie verwendet werden können, welche Typen auf dem Markt erhältlich sind und wie Sie das richtige System für Ihre Anforderungen auswählen.

Was sind Profilschneidemaschinen?

Profilschneidemaschinen sind spezialisierte Fertigungsmaschinen, die CAD/CAM-Zeichnungsanwendungen folgen, um Metallplatten (hauptsächlich Stahl) entsprechend der gewünschten Spezifikation zu profilieren. Das Schneiden von Profilen erfolgt in der Regel auf einem flachen Tisch. Da Metalle unterschiedliche Dicken und Qualitäten aufweisen, sind unterschiedliche Maschinentypen erforderlich, um die gewünschten Schnitte zu erzielen. Das Werkstück wird gründlich gereinigt, um sicherzustellen, dass es keine Rückstände aufweist, sodass die Schnitte präzise sind. Profilschneidemaschinen optimieren den Materialverbrauch und die Produktivität, wodurch Sie Zeit sparen und Abfall oder Ausschuss minimieren.

Was können Profilschneidemaschinen?

Mit Profilschneidemaschinen können Sie alle geraden, konturierten und Zwischenschnitte mit Fase an einer Vielzahl von Versteifungen durchführen. Der gesamte Profilschnitt erfolgt, wenn das Werkstück zur Montage oder Bearbeitung bereit ist, wobei jegliche Schlacke entfernt wird, um die Produktionszeiten zu verkürzen. Profilschneidemaschinen können zum Schneiden von Metallen unterschiedlicher Dicke verwendet werden und liefern präzise, ​​kosteneffiziente, schnelle und saubere Schnitte.

Arten von Profilschneidemaschinen

Es gibt verschiedene Profilschneidemaschinen, jede mit ihren Vor- und Nachteilen. Alle diese Funktionen können in einer Maschine kombiniert werden, um die Vorteile des für die jeweilige Aufgabe am besten geeigneten Betriebs bereitzustellen. Zu den beliebtesten Typen gehören:

• Plasma-Profilschneiden

Hierbei handelt es sich um einen Schneidprozess, bei dem ein ionisiertes Gas bei Temperaturen von mehr als 20.000 Grad zum Schmelzen und Entfernen des Materials aus dem Schnitt verwendet wird. Bei diesem Vorgang wird ein Lichtbogen zwischen einer Elektrode (Kathode) und dem zu bearbeitenden Werkstück (Anode) angebracht. Das Verfahren eignet sich ideal zum Schneiden von Edelstahl- und Carbonprofilen unterschiedlicher Qualität und Dicke. Es erzeugt weniger Verformungen, da weniger Wärme und Druckgas verbraucht werden und es entsteht eine wünschenswerte Kante.

• Oxy-Profilschneiden, auch Flammenprofilschneiden genannt

Diese kostengünstige-Methode wird verwendet, wenn Sie zwei-dimensionale Profile aus einem Stahlblech schneiden möchten. Diese Maschinen sind CNC-gesteuert und verwenden Oxy-Acetylen oder häufiger Oxy-Propan, um Metalle mit der Flamme zu profilieren. Sie eignen sich ideal zum Schneiden dicker Bleche mit einer Dicke von bis zu 12 Zoll und zum Schneiden von Metallen, die nicht durch Hitze verformt werden (schwere Stahlbleche). Sie liefern einen effizienten Schnitt mit geringen Betriebskosten, erfordern jedoch in der Regel eine weitere Bearbeitung für eine saubere Kante oder eine Schweißnaht.

• Wasserstrahl-Profilschneiden

Bei diesem Verfahren handelt es sich um Maschinen, die unter Druck stehendes Wasser verwenden, das durch einen Strahl geleitet wird, um verschiedene Materialien zu durchtrennen. Wasserstrahlschneidemaschinen liefern Wasser, das unter einem Druck von 20.000 psi bis 100.000 PSI (am häufigsten sind 60.000 PSI) steht, durch eine feine Düse, wo es mit einem abrasiven Zusatzstoff (normalerweise Granat) vermischt wird, um präzise Schnitte zu liefern, ohne dem Material thermische Schäden zuzufügen. Das Wasserstrahl-Profilschneiden eignet sich ideal für eine Vielzahl von Materialien, darunter Keramik, Titan, Stahl, Stein, Granit, Stoff und Messing.

Laserprofilschneiden

Das Laserprofilschneiden ist die gebräuchlichste Art von Profilschneidern auf dem Markt. Im Vergleich zu den anderen Arten des Profilschneidens bietet es mehrere Vorteile: Es ist effizient, sehr schnell (innerhalb von 1 Zoll und weniger), kosteneffektiv und verbraucht weniger Energie. Es zeichnet sich durch minimale Verformung aus und ist ideal für dünnere Metalle zwischen 30 Gage und 1 Zoll. Es liefert genaue und feine Schnitte und ermöglicht eine enge Verschachtelung und schmale Schnitte.

Finden Sie Ihre ideale Profilschneidemaschine mit Hubei Meisar CNC

Wir hoffen, dass Sie verstehen, dass die Art der Profilschneidemaschinen, die Sie in Ihrer Werkstatt benötigen, von mehreren Aspekten abhängt, wie z. B. der Art des Materials, das Sie bearbeiten, seiner Dicke und wie es durch Hitze beeinflusst wird. Bei Hubei Meisar CNC sind Sie an der richtigen Adresse, wenn Sie Ihre Werkstatt oder Ihr Unternehmen mit einer High-Tech-Profilschneidemaschine ausstatten möchten.

Das Schneiden von Stahlprofilen erfolgt CNC-gesteuert

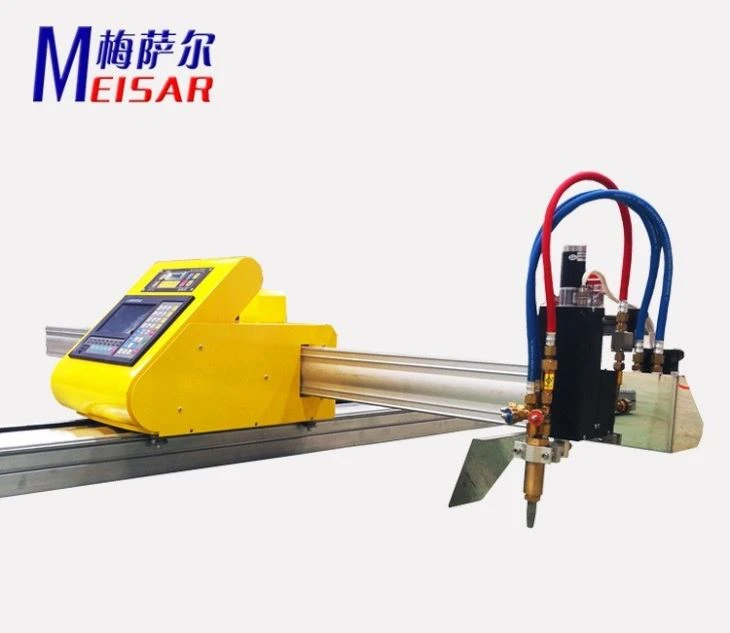

Stahlprofilschneidemaschine MS-P einfache Einführung:

Hubei Meisar CNC Technology Co. entwickeltDie Stahlprofilschneidemaschine MS-P ist mit der Plasma- oder Flammen-CNC-Schneidmethode ausgestattet, wurde erfolgreich in der Produktion und Verarbeitung von Maschinen und anderen Herstellern für die Metallzerspanung eingesetzt. Die Humanisierung der einfachen Bedienung und die Optimierung der Qualität werden von Unternehmenskunden anerkannt.

Stahlprofilschneidemaschine MS-P Vorteile:

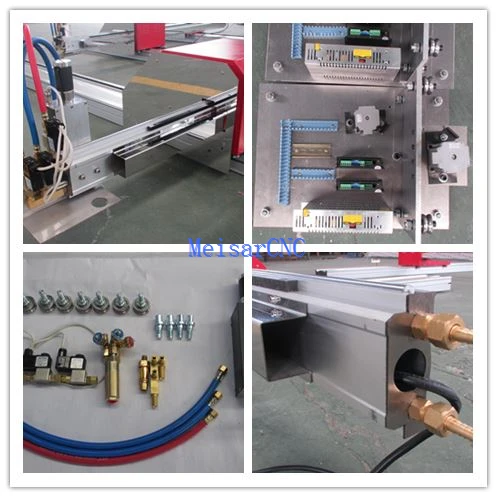

1. Cantilever-Typ, bei dem man sich jedoch keine Sorgen um die Stabilität und das Kantenschneiden machen muss. Hubei Meissar CNC hat insbesondere die Querstange verbessert, indem es eine harte Aluminiumlegierung verwendet, die integrierte Verstärkung verstärkt und der Rückseite 40 breite, mit Edelstahl verstärkte Rippen hinzugefügt hat, so dass der Betrieb stabil ist und kein Zittern auftritt. Die maximale Schnittreichweite kann bis zu 2 Meter betragen, wodurch die Schneidanforderungen im Metallbereich weitgehend erfüllt werden.

2. Vertikale Schiene aus harter Aluminiumlegierung 6063 mit guter Balance, geringer Betriebsträgheit, starker Stabilitätsleistung, langer Lebensdauer usw.

3. Hebevorrichtung mit verbesserter Präzisionsdrahtübertragung, gleichmäßiger Anstiegs- und Abfallgeschwindigkeit, universellem Brennergreifer, so dass die Umstellung des Schneidmodus bequemer und einfacher ist, das Magnetventil mit zusätzlicher Isolierblende, so dass Spritzer-Hotspots die Maschinenkomponenten nicht beschädigen.

4. Das Layout der gesamten Maschinenlinie ist angemessen, jede Linie hat Spulen, die die zukünftige Wartung bequemer und klarer machen, der Hauptkasten verfügt über eine von Meisar unabhängig erforschte und entwickelte Relaisplatine, Schutzausrüstung für den Fall, dass durch äußere Faktoren verursacht wird, der Öffnungsschutzmodus wird automatisch abgeschaltet.

5. Hochentwickeltes numerisches Steuerungssystem, einfache Bedienung und leistungsstark. Die SmartNest-Verschachtelungssoftware ermöglicht eine automatische gemeinsame Kante, ein automatisches Layout und einen Dongle-Hund.

6. Das Magnetventil Taiwan Original, Taiwan Xinda Relais, Schlauch Südkorea Sanshan Original Import, 39V Lager Einzelbär Kapazität von bis zu 200 kg.

7. HP-105 Plasmalichtbogen-Druckregler.

8. Holzkiste verriegeln.

9. Gerätegarantie von einem Jahr.

Stahlprofilschneidemaschine MS-P sichere Lieferung an Ihren Standort:

Anfrage:TutStahlprofilschneidemaschine MS-PBrauchen Sie einen Luftkompressor?

A: Das hängt von Ihrer Schnittweise ab. CNC-Plasmaschneidverfahren erforderlich.

Beim CNC-Plasmaschneiden wird ein Luftplasmaschneider verwendet, der auch als Plasmastromversorgung bezeichnet wird. Für die Druckluftversorgung ist ein Luftkompressor erforderlich.

Stahlprofilschneidemaschine MS-P Allgemeine Parameter:
