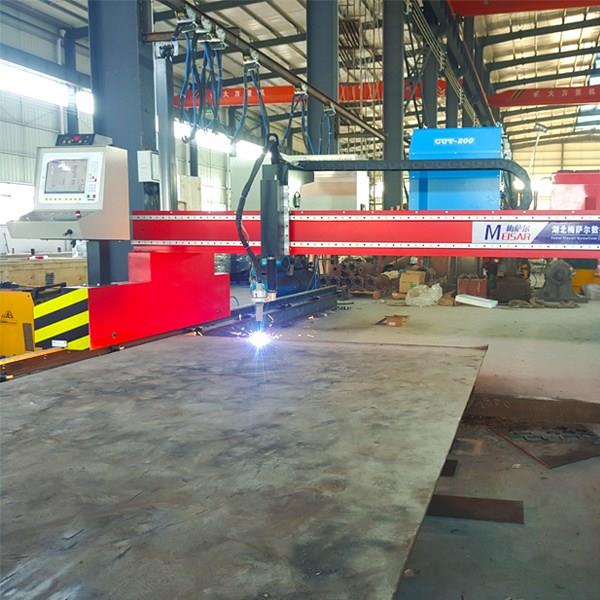

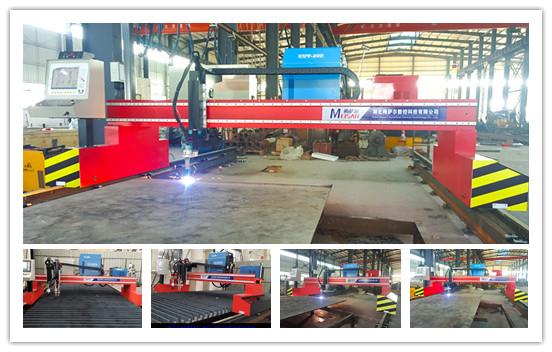

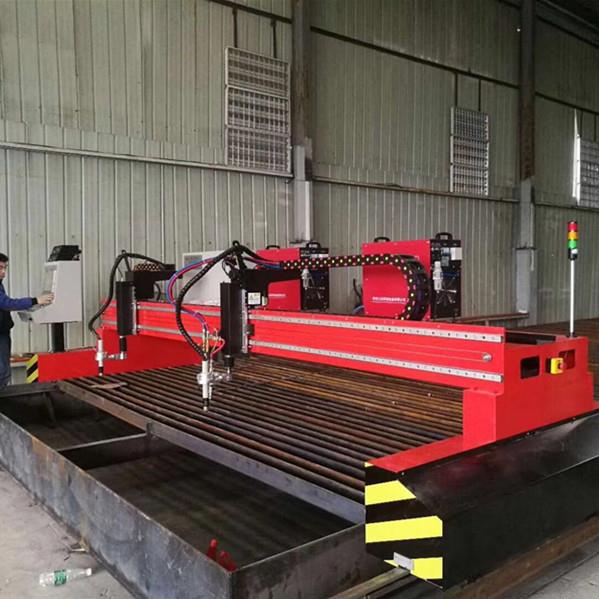

Portal CNC-Brennschneider Großportal Typ MS-GL von Meisar CNC gehören zu den klassischsten Portal CNC-Brennschneidemaschinenserien. Es bietet Ihren Fertigungsbetrieben die effizientesten CNC-Schneidlösungen für das Schneiden von Blechen nach dem Hinzufügen von CNC-Plasmaschneiden. kann Portal-CNC-Plasma und Brennschneidmaschine sein.
Struktur Leistung Als andere Hersteller:
1.Cross-Strahl: Nimmt die Kastenschweißensstruktur an, Material benutzt 8mm nationale Standardstahlplatte nach dem Laserschneiden, die Rahmenoberseite und Rückseite benutzte die verbiegende Maschine, um in 90 Grad Bogen zu brechen, dieses kann die ganze Maschinenstrahlsteifigkeit groß erhöhen, verlängert die Lebensdauer.
Die Vorderseite des Rahmens ist mit 18mm Stahlplatte nach dem Schweißen mit der gesamten Oberfläche des Hobels, kann die Gesamtverformung der Maschine stark reduzieren, die Genauigkeit der Maschine verbessern, ist die gesamte Maschine durch Wärmebehandlung, um Spannungen zu beseitigen, mit guter Steifigkeit , keine Verformung, hohe Präzision, geringes Gewicht, geringe Trägheitseigenschaften.
2. Längsantriebsrahmen (Stützrahmen): Die beiden Enden sind mit einem horizontalen Führungsrad ausgestattet, mit dem der Klemmgrad des Exzenters auf der Unterseite des Antriebsrahmens eingestellt werden kann, um die gesamte Maschine in einer stabilen Richtung zu halten Ausgestattet mit Raupenstaubfängern, um auf der Führungsfläche angesammelten Schmutz jederzeit zu entfernen.
Antrieb 3.Longitudinal und Quer: alle haben Präzisionszahnstange zum zu fahren. Querführungsschiene unter Verwendung der kaltgezogenen Führungsplatte der Präzision, Längsführung ist Zugschienenart Schiene durch die Präzisionsverarbeitung, Verzögerungsvorrichtung benutzt Taiwan importierten Präzisionsgangreduzierer, um die Schnittqualität beim gleichseitigen Schneiden zu gewährleisten.
RFQ: Wie viele Portaltypen stellen Sie her?
A: Wir produzieren drei Arten Portal-CNC-Schneidemaschine für Plasma- und Brennschneiden:
Wir produzieren Mittelportale, Normalbalken 3,0-3,5 m.
Wir produzieren große Portale, Normalstrahl 4.0-5.0m.
Wir produzieren schwere Portale, Normalstrahl 4,0-8,0 m.
RFQ: Versorgen Sie den Tisch mit dieser Maschine?
A: Die Form der Schneidplatte und die Basis müssen bei Ihnen vor Ort hergestellt werden. Wir bieten vom Hersteller kostenlose Zeichnungen für diese an.
RFQ: Können Sie den Versand arrangieren? Können Sie auf dem Luftweg liefern?
A: Ja, wir können Seeverkehr zu Ihrem Hauptseehafen anbieten.
Gantry-Plasma-Brennschneiden ist nicht für die Luftfracht geeignet, da Größe und Gewicht außerhalb der Beschränkungen der Luftfracht liegen.
Parameter Outlook
Große Gantry-CNC-Plasma-Autogenschneider CCL-G L | |
Strahlbreite (X-Achse) | 4m (kann erweitert werden) |
Schienenlänge (Y-Achse) | 6m (kann verlängert werden) |
Effektive Schnittbreite | 3,0 m (3,2 m für einzelne Taschenlampe) |
Effektive Schnittlänge | 4,0 m |
Schneidemodus | Flamme und / oder Plasma |
Brennschneidmaterial | Kohlenstoff edelstahl, aluminium, zink etc |
Brennschneiddicke | 5-300mm |
Plasmaschneiden Dicke | Abhängig vom Plasmagenerator |
Schneidgeschwindigkeit | 0-6500 mm pro Minute |
Optionales Element | Zusätzlicher Plasma- / Brennschneidkopf |
Japan Panasonic Servo | |
NC Plasma Generator | |
Streifen- / Geradenschneiden und Kontrolle | |
USA Hypertherm CNC | |
