Rohrnutschneidemaschine Einführung:
1. Geeignet zum Schneiden von Metallrohren.
Die Rohrnutenschneidemaschine ist eine spezielle CNC-Ausrüstung, die zum automatischen Schneiden von Metallrundrohren verwendet wird. Sie kann automatische Programmier- und CNC-Verschachtelungsarbeiten für jeden komplizierten Verbindungstyp von Zwischenrohr und Rohr und Nicht-Zwischenrohr realisieren. Und kann jede Art von Schweißschräge gut schneiden zu einer Zeit.
2.PC Windows CNC, visuelle Verschachtelung und Bedienoberfläche wie folgt:
Alle Arten von Rohrknoten können unter diesem Formular erstellt oder bearbeitet werden. Wenn weitere Rohrknoten benötigt werden, klicken Sie auf „Hinzufügen“ und wählen Sie die Größe der Knotenauswahl wie gezeigt aus und geben Sie die Größe ein.
In dieser Form werden die Knotenmuster, die hinzugefügt werden müssen, in drei Dimensionen anschaulich dargestellt. In der unteren linken Ecke des Formulars werden verschiedene Eingabeaufforderungen angezeigt, nachdem Sie verschiedene Muster ausgewählt haben, deren Hintergrundfarbe bei Auswahl gelblich-grün wird. Klicken Sie nach der Auswahl auf „OK“ und rufen Sie den Bearbeitungsdialog dieses Knotens auf.
3. Dieses Produkt wird häufig für die Stahlbau-, Kessel-, Fachwerk-, Brücken- und Schwermaschinenindustrie verwendet.

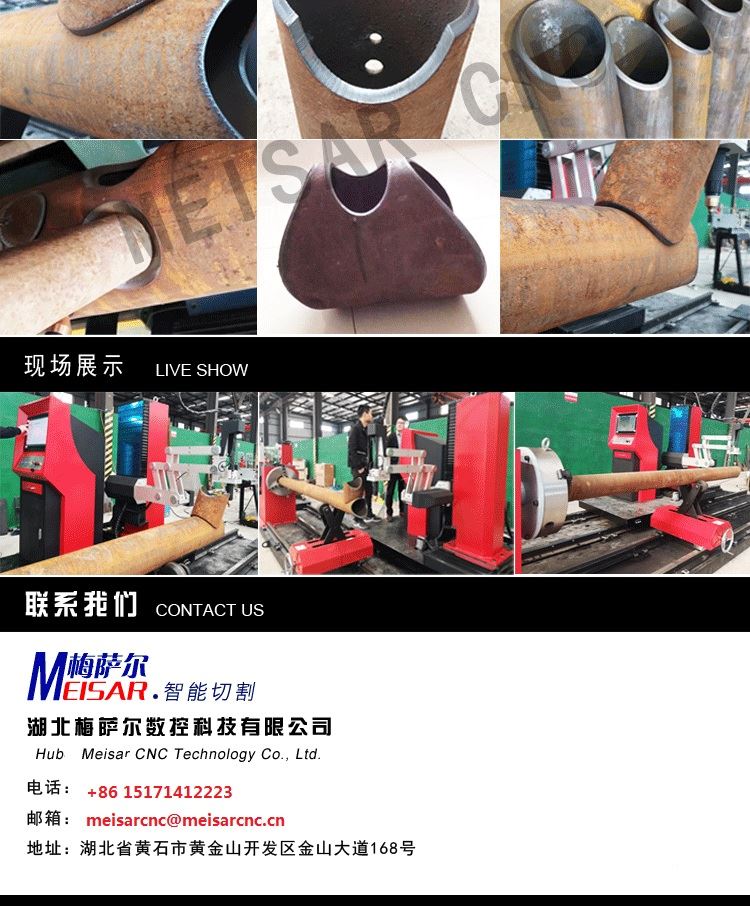

Rohrschneid- und Abschrägmaschine Faktische Schnittmuster:
RohrnutschneidemaschineTechnische Spezifikationen
Nein. | Artikel | Abs |
1 | Schneidrohrdurchmesser | Φ=300 ～ 1500 mm |
2 | Plasmaschneidstärke | 6 ～ 16 mm |
3 | Flammenschnittstärke | δ1=6 ～ 40 mm |
4 | Rohrlänge schneiden | L1=1500Omm (kann angepasst werden） |
5 | Erforderliche Werkstückovalität | ≤5% |
6 | Schneidgeschwindigkeit | V ≤ 3500 mm / min |
7 | Bewegungsgeschwindigkeit | V0=10 ≤ 15000 mm / min |
8 | Axialer Schwenkwinkel des Brenners | α=±45° |
9 | Radialer Schwenkwinkel des Brenners | β=±45° |
10 | Tragfähigkeit | 20000 kg |
11 | Maximaler Querwinkel | c30° |
